产品名称:

10kV、35kV 电缆交流耐压试验装置

更新时间:2018-08-05

访问次数:420

产品特点:10kV、35kV 电缆交流耐压试验装置 电缆交流耐压试验装置适用于10kV、35kV等电缆的交流耐压试验,变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振,在被试品上获得高电压、大电流。电缆交流耐压试验装置主要由变频电源(主机)、励磁变压器、谐振电抗器、电容分压器组成。

详细资料:

10kV、35kV 电缆交流耐压试验装置

 变频谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆交流耐压试验装置、电缆耐压试验装置。

10kV、35kV 电缆交流耐压试验装置产品介绍

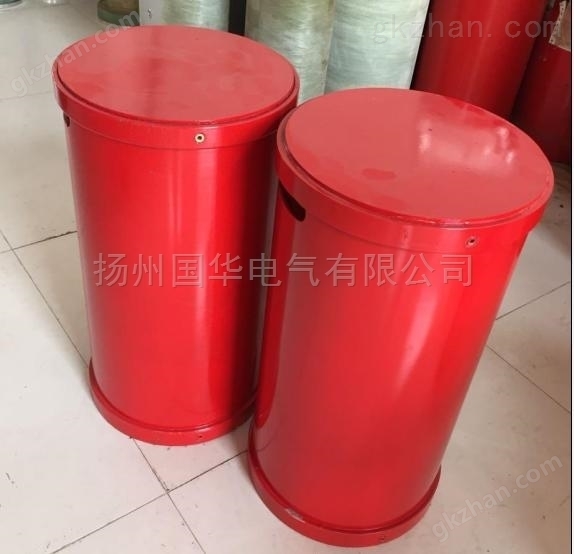

  XZB-10kV、35kV 电缆交流耐压试验装置中的谐振电抗器,励磁变压器采用干式环氧浇注,适合各类电缆的要求。电缆交流耐压试验装置频率的调节范围为30~300Hz,符合南方电网公司发布的企业标准《电力设备预防性试验规程》不但能满足高压 XLPE电缆的耐压要求,而且具有重量轻(单个部件重量不超过30kg)、可移动性好的优点,适宜现场试验。
    电缆交流耐压试验装置适用于10kV、35kV等电缆的交流耐压试验,变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振,在被试品上获得高电压、大电流。电缆交流耐压试验装置主要由变频电源(主机)、励磁变压器、谐振电抗器、电容分压器组成。

  XZB-10kV、35kV 电缆交流耐压试验装置产品参数

额定输出电压          0~130 kV (有效值)及以下
输出频率              20~300Hz
谐振电压波形          正弦波,波形畸变率≤1%
满负载工作时间        连续工作时间60min
系统品质因数          大负载下≥20
频率调节细度          0.1Hz,不稳定度≤0.01%
工作电源              220V或380V单相市电
电缆交流耐压试验装置系列产品配置及适用范围:

产品型号

产品基本配置

变频电源

1台

谐振电抗器

励磁变压器

1台

分压器

1台

适用对象

GHXZB 44/22

2.5kW

1A/22kV

二台

2.5kVA/1kV

25kV

10KV电缆≤1km

(300m㎡)

GHXZB -88/22

4KW

2A/22kV

二台

4kVA/1kV

25kV

10KV电缆≤2km

(300m㎡)

兼容10kV开关,变压器等设备

TLHG-607-132/22

6KW

2A/22kV

三台

6kVA/1/3kV

60kV

10KV电缆≤3km

(300m㎡)

35KV电缆≤1km

(300m㎡)

TLHG-607-176/22

8kW

2A/22Kv

四台

8kVA/1/3kV

60kV

10KV电缆≤4km

(300m㎡)

35KV电缆≤1km

(300m㎡)

TLHG-607-220/22

10kW

2.5A/22kV

四台

10kVA/1/3kV

60kV

10KV电缆≤5km

(300m㎡)

35KV电缆≤1.2km

(300m㎡)

TLHG-607-264/22

12kW

2A/22kV

六台

12kVA/1/3kV

60kV

10KV电缆≤6km

(300m㎡)

35KV电缆≤2km

(300m㎡)

TLHG-607-396/22

18kW

3A/22kV

六台

18kVA/1/3kV

60kV

10KV电缆≤8km

(300m㎡)

35K电缆≤2.5km

(300m㎡)

兼容10-35KV开关,变压器等设备
